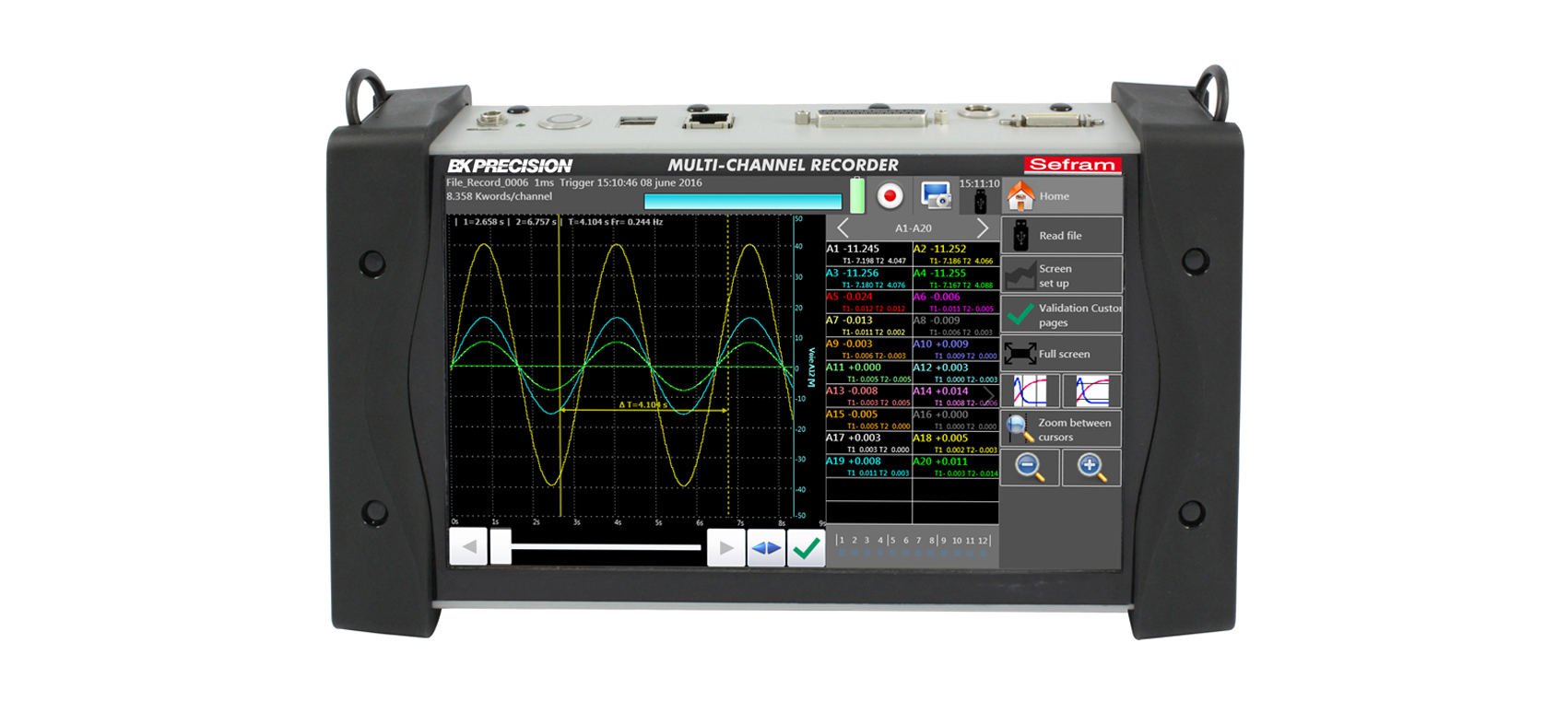

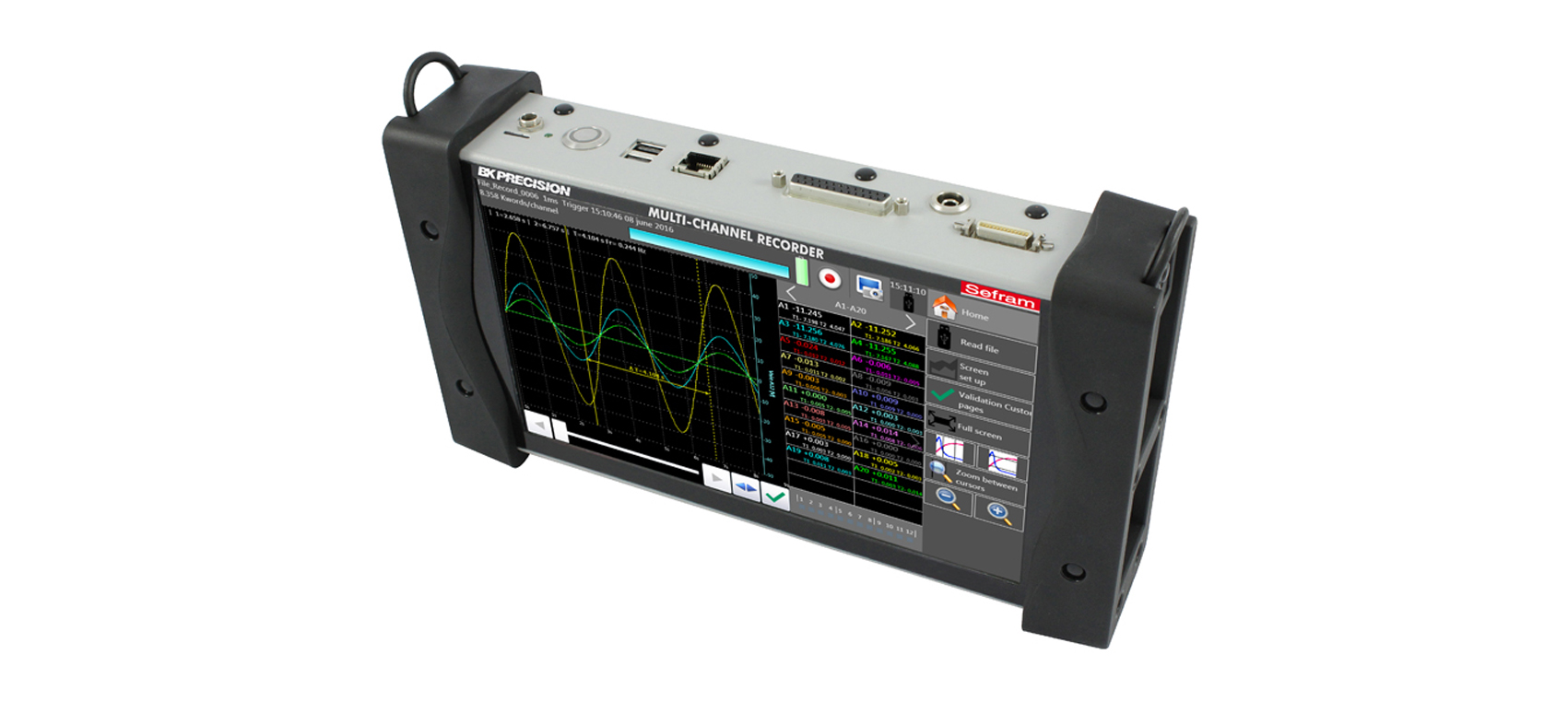

DAS240BAT 多通道手持式數據記錄儀
簡介
■ 多通道手持數據記錄儀
新一代的DAS 220記錄儀旨在測試您在過程中所需要記錄的參數：電壓測試傳感器測試（0-10V）,溫度測試（熱電偶，PT100-PT1000）,電流測試（選裝分流器）電阻測試，計數，頻率。您可以直觀地觀察測試結果（圖形和數值）以及在記錄儀內部或USB存儲測試結果，您可以在電腦上通過使用免授權的Das Lab軟件來進行數據轉移和處理
■ 人性化界面
DAS220帶有10”觸摸屏：用戶界面非?；?。圖標和符號使瀏覽非常簡單且省時 。
應用
■ DAS220在過程測試領域是一款非常通用的記錄儀:
- 多通道溫度監測和記錄
- 0-10V 傳感器監測和記錄
- 電壓測試
- 脈沖計數
技術參數
技術指標
通道數：
20通道，可通過選裝20通道模塊擴展到200
輸入指標
直流電壓
量程：
1mV(±0.5Mv)到200V(±100V)
最大輸入電壓：
直流100V
精度：
滿刻度的0.1%，±10μV
溫度帶熱電偶
傳感器
范圍
Couple J
-210°C - 1200°C
Couple K
-250°C - 1370°C
Couple T
-200°C - 400°C
Couple S
-50°C - 1760°C
Couple B
200°C - 1820°C
Couple E
-250°C - 1000°C
Couple N
-250°C - 1300°C
Couple C
0°C - 2320°C
Couple L
-200°C - 900°C
精度 冷端溫度補償±1.25%
溫度帶PT100-PT1000
電流：
1mA(Pt100)& 100μA (Pt1000)
量程：
-200°C到 850°C
測試：
2線，3線
精度（20°C）：
0.3°C±讀數的0.1%
2線補償電阻：
最大30Ω
3線補償電阻：
最大50Ω
電阻
量程：
1kΩ 10Kω
精度：
1Ω（量程1kΩ）和10Ω（10kΩ）
獲取-采樣
分辨率：
16位
獲取系統：
掃描，每通道采樣
采樣率：
1ms to 20mn V ＞50mV
2ms to 20mn V ≤50mV,
熱電偶 & Pt100-Pt1000
觸發:
日期，延遲，闕值，闕值組合（和/或）
邏輯通道的文字（和，或，斜率，電平）
預觸發:
從0-100k可變采樣
額外I/O
邏輯通道
數量：
12
最大允許電壓：
24V Cat I
輸入阻抗：
4.7kΩ
采樣率：
最大1ms
邏輯功能輸入
通道數量：
4（K1-K4）
最大允許電壓：
24V Cat I
采樣率：
最大1ms
脈沖計數：
0-10000000
頻率測試：
1Hz到10kHz
報警（輸出）
數量：
4種報警（A,B,C,D）
輸出電平：
0-5V
配有：
100/240V主適配器，說明書（CD-ROM）,1個25芯的公頭與測試模塊連
接的線纜（70cm）,一個帶連接器頭的測試模塊（20通道），還包括
stylus,抹布，螺絲刀
內部存儲
內部閃存驅動器：
最小32GB
最大文件大小:
2GB
接口
USB:
2個A型USB
以太網:
10/100 帶RJ45的雙絞線
Wifi:
選裝USB適配器
一般規格
顯示
10寸TFTLCD觸摸屏，背光，1024*600
電源
最大10V/4A，帶主適配器（100/240VAC）
電池
出廠選配，不可拆卸，鋰電池
電池待機
待機模式15小時，非待機模式10小時
工作溫度
0 °C -40°C，80% RH(無冷凝)
存儲溫度
-20°C - 60°C
尺寸
66*298*176mm
重量
1.5kg
安全
CAT I 100V,符合IEC61010-1
保修期
2年
選型指南
DAS240
DAS240BAT
20個模擬多通道
?
?
12邏輯通道輸入
?
?
內部電池 (15h 待機)
-
?
20個通道模塊
選件
選件
WiFi接口 (USB 連網)
選件
選件
選配附件
20通道模塊
P/N:902401000
堅固的手提箱
P/N:902408000
wifi選項（USB適配器）
P/N:902402000
12個隔離邏輯通道板
P/N:984405500
邏輯通道插入線
P/N:902407000
4-20Ma/50歐姆分流
P/N:902406500
19寸機架
P/N:902409000
