AN17系列飛機地面靜變電源專為民航飛機、軍用飛機在地面維修保養、保障、起動及機載設備維護時提供高質量的400Hz中頻電壓。電源采用高性能FPGA處理器實現純數字化控制及新型十二脈沖整流技術，具有諧波含量低、響應速度快、功率因數高、整機效率高、對電網污染小、可靠性高等特點，在-40℃～+60℃溫度范圍內可正常工作，防護等級達IP55，完全滿足室外使用需求。
歡迎光臨本公司網站！不管您來我們網站是選型號還是買產品，請加一下上方手機衛星號，保證我們提供的服務您會滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后有相關問題發一條信息給我們，我們就可以為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 。————深圳市米恩科技有限公司

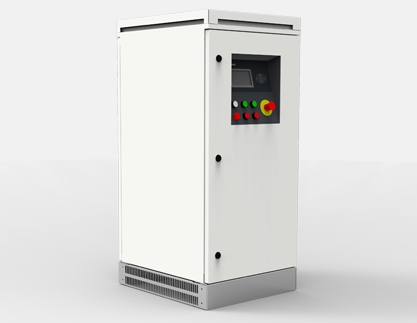

艾諾Ainuo 400Hz AN17系列飛機地面靜變電源
體積小，功率密度大，重量輕，效率高，噪聲低；

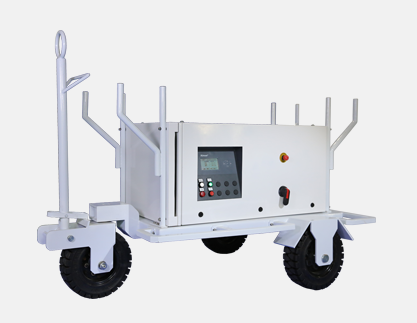

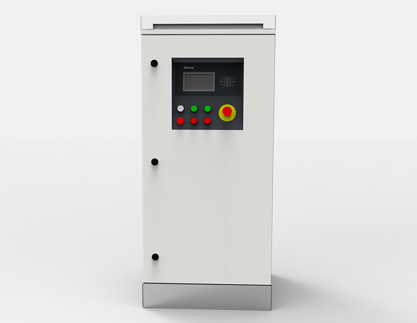

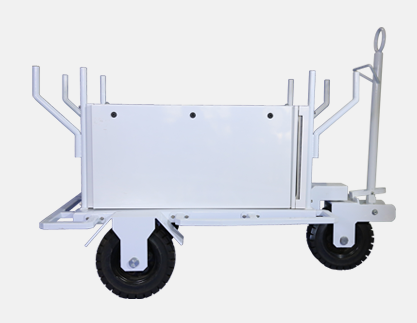

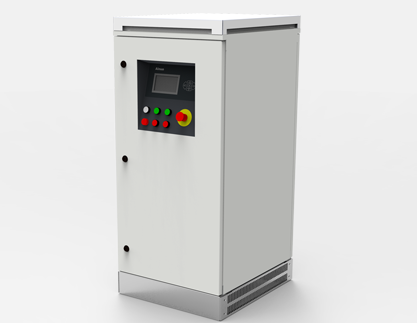

立式、拖車式及橋架式一體設計，模塊化程度高，可靠性高；
新型十二脈沖整流技術，輸入電流畸變<5%，輸入功率因數>0.96；
波形質量優越，諧波含量<2%；
過載能力強，承受4倍過載1s；
具備連鎖供電功能，確保飛機安全供電；
具備自動壓降補償功能，確保飛機端電壓準確；
具備“黑匣子”功能，方便維修；
工作溫度：-40℃～+60℃，防護等級：IP55。
AN17系列飛機地面靜變電源專為民航飛機、軍用飛機在地面維修保養、保障、起動及機載設備維護時提供高質量的400Hz中頻電壓。電源采用高性能FPGA處理器實現純數字化控制及新型十二脈沖整流技術，具有諧波含量低、響應速度快、功率因數高、整機效率高、對電網污染小、可靠性高等特點，在-40℃～+60℃溫度范圍內可正常工作，防護等級達IP55，完全滿足室外使用需求。該系列產品體積相比上一代縮小30%，達到業內最大功率密度，多項技術獲得發明ZL，是一款具備高水平的飛機地面靜變電源。
執行標準
GJB 181B-2012 飛機供電特性
GJB 572A-2006 飛機外部電源供電特性及一般要求
MH/T 6018-2014 飛機地面靜變電源
GJB 5189-2003 飛機供電特性參數測試方法
GJB 1440-92 電氣電子設備機殼定義和基本要求
GJB 151B-2013 軍用設備和分系統電磁發射和敏感度要求
GJB 150.8A-2009 軍用裝備環境試驗方法 第8部分：淋雨試驗
GJB 150.9A-2009 軍用裝備環境試驗方法 第9部分：濕熱試驗
GB 5226.1-2009 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
并機應用
AN17系列電源單機具備并聯擴容功能，可與分配柜、壓降補償器等附件組成大容量集中供電系統，應用于維修機庫、軍用機場停機坪等集中停靠飛機的場所。系統將多臺電源通過分配柜并聯，輸出到多個機位，每路具備壓降補償器自動補償電纜壓降。系統根據電源模塊上電順序自動識別主從機，先上電的為主機，后上電的為從機。系統采用智能化配置策略，根據負載大小或飛機數量自動啟停電源。當電源出現故障時，能夠自動停機并脫離并機系統，不影響其他部分的正常運行。
方案簡介
艾諾組合式卷筒電源是機場廊橋供電的蕞佳解決方案。它將靜變電源與卷筒通過結構優化，形成完美的組合式結構，現場安裝快捷，使用簡單，服務保障效率高。
組合式卷筒電源優勢
現場安裝簡單、快捷，無需復雜操作；
組合式結構，體積小，重量輕；
帶載能力強，特別適合新一代全電型飛機，如B787、A380等；
卷筒轉速智能化設計，末端自動收放，收放速度快，效率高；
整機結構優化，可靠性高，維修保養簡單。
艾諾Ainuo 400Hz AN17系列飛機地面靜變電源
AN17技術規格
| 產品型號 | AN17030TT | AN17045TT | AN17060TT | AN17090TT | AN17120T | AN17150T | AN17180T | |||
| 輸入 | 相數 | 三相三線+PE | ||||||||
| 電壓 | 380V/400V±15% | |||||||||
| 頻率 | 45～63Hz | |||||||||
| 電流諧波含量 | <5% | |||||||||
| 功率因數 | >96%（滿載） | |||||||||
| 沖擊電流 | 無，具備軟啟動功能 | |||||||||
| 輸出 | 容量 | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | ||
| 相數 | 三相四線 | |||||||||
| 電壓 | 額定電壓：3×200/115V；設置范圍：100.0～130.0V | |||||||||
| 電壓設置精度 | <0.5%（平衡負載或30%不平衡負載） | |||||||||
| 頻率 | 400Hz | |||||||||
| 頻率設置精度 | 0.1% | |||||||||
| 電壓失真度 | <1.5%(線性負載) | <2.0%(線性負載) | ||||||||
| 相角對稱 | 120°±1°（平衡負載）；120°±2°（30%不平衡負載）； | |||||||||
| 功率因數 | （滯后）0.7～（超前）0.95 | |||||||||
| 峰值因數 | 1.414±3%（±0.042） | |||||||||
| 電壓調制幅度 | <1.0% | |||||||||
| 過載 | 125%過載可工作600秒；150%過載可工作60秒；200%過載可工作30秒；300%過載工作10秒；400%過載工作1秒； | 125%過載可工作600秒；150%過載可工作60秒；200%過載可工作10秒； | ||||||||
| 總效率 | 93% | |||||||||
| 待機功耗 | <50W（風機停止） | |||||||||
| 保護 | 輸入過欠電壓、相序錯誤保護，輸出過欠壓、過載、短路保護，關鍵單元過熱保護，內部數字電源異常保護 | |||||||||
| 環境 | 工作溫度 | -40℃～+60℃ | ||||||||
| 相對濕度 | 10%～100%（不凝露） | |||||||||
| 噪音等級 | <65dB（A) | |||||||||
| 防護等級 | IP55 | |||||||||
| 使用壽命 | 使用壽命 | >25年 | ||||||||
| 平均故障間隔時間(MTBF) | 逆變部分> 25000小時 通風部分>100000小時 | |||||||||
| 平均修復時間（MTTR） | <20分鐘 | |||||||||
| 尺寸重量 | 立式尺寸 W×H×D(mm) | 540×1215×625 | 720×1720×1100 | |||||||
| 立式重量(Kg) | 280 | 280 | 350 | 350 | 870 | 890 | 920 | |||
| 拖車式尺寸 W×H×D(mm) | 1985×1385×1090(含拖車) | 1400×1400×2760(含拖車) | ||||||||
| 拖車式重量(Kg) | 430 | 430 | 500 | 500 | 1100 | 1150 | 1200 | |||
| 橋架式尺寸 W×H×D(mm) | 1215×540×625(含支架) | 1570×665×1030(含支架) | ||||||||
| 橋架式重量(Kg) | 290 | 290 | 360 | 360 | 890 | 910 | 940 | |||
| 備注 | 技術指標均為環境溫度25℃±5℃條件下測得； | |||||||||
上述規格僅供參考，具體技術規格以合同約定為依據。
